产品描述 PA-25功率因数变送器是一种将电网中的功率因数参数，经隔离变送成线性的直流模拟信号的装置，产品符合国家标准GB/T13850-1998 特点 ●精度等级高，线性度高（PA-25功率因数变送器）
●采用进口元器件，集成度高，免于定期校验（PA-25功率因数变送器）
●35mm标准导轨安装或底座螺钉安装，通用性强
●输入／输出／电源／外壳隔离，抗干扰能力强，可靠性高 技术指导 ●输入负载：电压互感器PT：≤0.1VA
电流互感器CT：≤0.2VA
●超负荷能力：电压：2倍额定输入（连续）讯号；
电流：10倍额定输入（连续）讯号10s
●精度：±0.2%RO
●响应时间：＜400ms
●输出电压：0~5~10Vdc(负载电阻＝输入电压／10mA)
●输出电流：0~10~20mAdc ，4~12~20mAdc
（负载电阻＝10V／输出电流）
●输出波纹：≤0.5% R0
●工作环境温度：0~50℃／小于95%相对湿度（无冷凝状态）
●贮存环境温湿度：-20~70℃／小于70%相对湿度（无冷凝状态）
●耐压强度：AC2KVrms／min
●绝缘阻抗：DC500V时大于100MΩ
●电磁兼容性：符合GB／T18268工业设备应用要求
（等同IEC61326-1）
● 电源消耗：约4VA 产品图

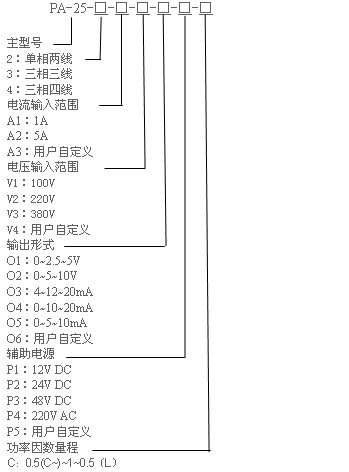

选型代码

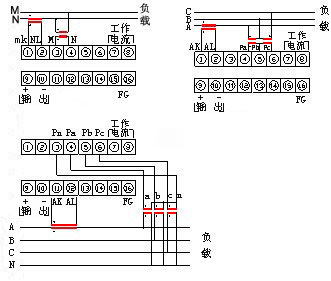

接线图

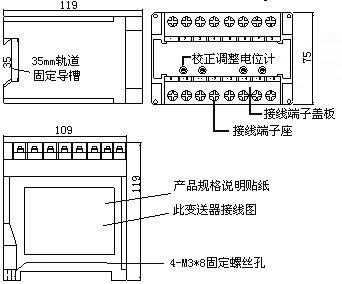

安装尺寸109（L）×75(W)×119(H)mm
|
