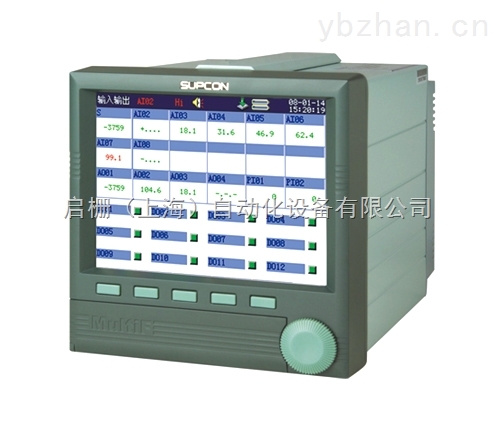

AR3000经典记录仪-浙江中控是一种集信号采集、显示、处理、记录、积算、报警、配电等于一身的多功能无纸记录仪。 AR3000经典记录仪-浙江中控采用32位微处理器和5.6英寸TFT彩色/单色液晶显示屏,内置32MB NAND FLASH作为历史数据的存储介质,具有12路模拟量输入、2路脉冲量输入、4路模拟量变送输出、12路开关量输出、100mA配电输出。通过RS-232/RS-485和以太网通讯接口,可实现远程实时监控、组态管理、历史数据读取等功能,通过CF卡可实现组态管理、监控画面管理和历史数据管理等功能。 AR3000经典记录仪-浙江中控按照IEC61010-1:2001设计,已通过CE认证,前方面板防护等级符合IP54的要求。适用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。 主要特点 ■ 支持非连续记录 | ■ 支持CF卡数据自动转存 | ■ 二次上电即刻运行,无需等待 | ■ 记录间隔可实时更改 | ■ 同屏12通道数显 | ■ 3级亮度可调 | ■ 32MB NAND FLASH内存 | ■ 中英文位号输入 | ■ 支持Modbus协议 | ■ zui大支持2GB容量CF卡 | ■ 强大易用的上位机组态软件 | ■ 快速旋钮操作 | ■ 支持CF卡在线运行,扩展内存 |
性能指标 CPU类型 | 32位ARM | 液晶屏类型 | 5.6英寸TFT真彩 | 背光类型 | CCFL/LED | 屏幕分辨率 | 320×234 | zui大AI通道数 | 12 | 输入信号类型 | Ⅱ/Ⅲ型标准信号、毫伏信号、热电偶、热电阻、频率信号 | zui小采样周期 | 1s | 显示刷新速度 | 1s | 准确度 | ±0.2% | zui大DO通道数 | 12 | 配电输出 | 24VDC,30mA/60mA/100mA可选 | 流量累积/温压补偿 | 有 | 流量/热量报表 | 有 | 运算功能 | 无 | 开关量记录功能 | 无 | 通讯接口 | RS-232C/485/以太网 | 通讯协议 | Modbus/Rbus | 内部存储介质 | 32MB NAND FLASH | 外部存储介质 | zui大支持2GBCF卡 | 前面板防护等级 | IP54 | EMC标准 | IEC61000 | 开孔尺寸(mm) | 138×138 | 供电电源 | (100-240)VAC、24VDC |
主要功能 ■ 模拟量输入:12路 | ■ 用户权限管理:4级 | ■ 热量/流量报表 | ■ 脉冲量输入:2路 | ■ 断线处理功能 | ■ 信息列表 | ■ 模拟量输出:4路 | ■ 小信号切除 | ■RS-232C/RS-485通讯接口 | ■ 流量通道:12路 | ■ 线性修正 | ■ 以太网接口 | ■ 模拟量输出:4路 | ■ 3种流量模型运算功能 | ■ CF卡接口 | ■ 组态备份:8组 |
|
