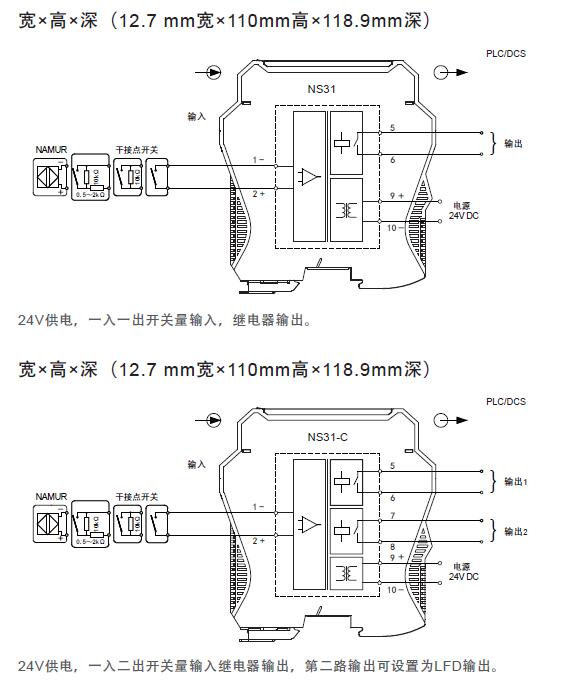

产品介绍 开关量输入继电器输出隔离器,输入干接点或NAMUR型接近开关信号,经隔离继电器输出。可通过拨码开关独立设置输入和输出同相或反相逻辑控制(默认同相),设置开启或关闭线路故障检测(默认开启,线路故障时LED闪烁)。开关量输入继电器输出隔离器需要独立供电,输入、输出和电源三端隔离。 技术参数 供电电源: 18V DC~32V DC 电源反向保护 工作功耗: 1W(24V供电,单路满载输出) 1.2W(24V供电,双路满载输出) 输入信号: 干接点或NAMUR型接近开关 开关特性: 输入回路电流>2.1mA,输出晶体管导通,通道指示灯亮黄色 输入回路电流<1.2mA,输出晶体管开路,通道指示 灯黄色不亮 开路电压: 约8.5V 短路电流: 约8.5mA 输出信号: 晶体管集电极输出 驱动电流: ≤ 40mA 外部电压: < 40V DC 线路故障: 输入回路电流≤80µA,判断输入断线 输入回路电流≥6mA,判断输入短路 开关频率: < 5kHz 电磁兼容: 符合GB/T18268(IEC61326) 介电强度: ≥ 1500V AC (输入/输出/电源之间) 绝缘电阻: ≥ 100MΩ (输入/输出/电源之间) 工作温度: -20℃~+60℃ 开关量输入继电器输出隔离器接线图
备注:如需订购毫伏信号隔离器请启栅(上海)自动化设备有限公司 |
